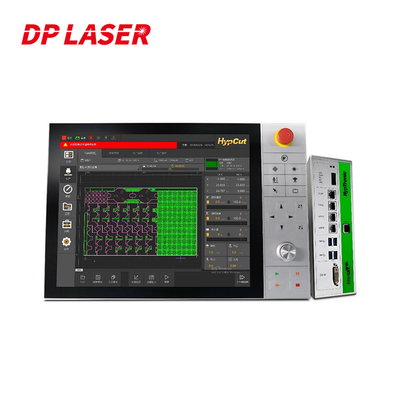

O Ônibus-tipo de Hypcut dedicou o poder superior do sistema de controlo FSCUT 8000A do laser

O Ônibus-tipo de Hypcut do poder superior de FSCUT 8000A dedicou o sistema de controlo da máquina de corte do laser da fibra

Introdução básica

O sistema FSCUT8000 é um sistema de ônibus inteligente da parte alta para o laser ultra-alto da fibra do poder que corta exigências de 8KW e acima. Tem as características da estabilidade e a confiança, desenvolvimento conveniente, eliminação de erros fácil, produção segura, funções ricas, e desempenho excelente; suporta e fornece soluções modulares, personalizadas, automatizadas, e informação-baseadas. Presentemente, há um relativamente maduro e o ônibus-tipo da parte alta dedicou o sistema do corte do laser no mercado.

Característica

1.Function
Processo: perfuração Não-indutiva para placas médias e finas, perfuração do relâmpago para placas grossas, perfuração do multi-nível, remoção da perfuração e da escória, supressão da vibração da continuação, circuito fechado da pressão de ar, e tecnologia fina da camada-por-camada, etc., para melhorar extremamente a eficiência e a estabilidade do corte de alta potência, e para melhorar a concorrência do núcleo da força do equipamento.

Material residual visual: Combinado com a disposição da foto do telefone celular, o posicionamento visual da máquina-instrumento realiza a reciclagem e a reutilização ultra-eficientes do material residual.

Borda-encontrar do capacitor: 500mm/s capacitor de alta velocidade e da elevada precisão queencontra, e igualmente fornece o manual, o dois-ponto, o de três pontos, quatro-ponto e outros métodos borda-encontrando para cumprir as exigências de borda-encontrar material especial-dado forma e de borda-encontrar da alto-precisão.

Apoio de tiragem do formato: apoie o processamento de saída direta de DXF ecológico original, de código de G e de outros desenhos; apoie lida de alta velocidade e escreva funcionamentos e processamento saída dos arquivos especiais de LXDS e de NRP por CypNest.

UI: interação guiada, visual, fácil aprender.

Automatização: Soluções da automatização dos apoios tais como o corte em linha da bobina, o corte da bobina da dobro-cabeça, o corte integrado da tubo-folha, e o processamento subregional do ultra-grande formato para encontrar mais desenvolvimento do mercado.

Manutenção conveniente: forneça dados da operação do produto tais como o teste & a calibração do foco, a detecção do papel da foto de poluição ótica do trajeto, e o servo da monitoração do osciloscópio.

Informatização: Conecte à nuvem da saúde de Baichu, aos mes e aos outros sistemas, recolha o estado do uso de componentes do equipamento, e inteligentemente analise e lembre a manutenção de equipamento para prolongar a vida útil do equipamento.

Desenho: Você pode diretamente tirar ou editar a trilha gráfica no sistema de processamento de HypCut sem a cooperação do software da terceira, que melhora a eficiência da eliminação de erros e do ajuste.

Funções convenientes: forneça funções modulares padrão tais como o corte da um-chave, bocais de limpeza, calibração automática, lubrificação automática, troca dos worktables, e extração de poeira subregional, adicionando mais razões de compra ao equipamento.

2.Control relacionou-se
Porque-RELAÇÃO: tecnologia de comunicação Auto-em desenvolvimento da Porque-RELAÇÃO para conseguir a transmissão antiparasitária e da ultra-longo-distância de sinais da exposição, de sinais do IO, e de sinais de USB.

Auto-otimização servo do PID: o Um-clique para terminar a eliminação de erros servo do parâmetro, o progresso teórico do controle está dentro de ±0.01mm.
Hardware inteligente: a válvula proporcional do ônibus do apoio, o laser e a cabeça de corte inteligente, realizam o efeito completo do laço fechado 1+1>2, para melhorar o desempenho e a estabilidade.

Segurança: proteção anticolisão do desvio do torque, calibração do tempo real do equilíbrio da duplo-movimentação, vacância ar-móvel do obstáculo, pulo inteligente da rã e outras funções.

Precisão: A precisão teórica da trajetória é ±0.005mm, posicionar a precisão é 0.01mm, e repete o posicionamento da precisão é 0.01mm.

Velocidade: aceleração máxima do apoio 5G, única velocidade máxima 300m/min. da linha central.

Uma comunicação: A solução do sistema de tempo real de RTOS é adotada, e o ciclo de uma comunicação é encurtado a 1ms.

Algoritmo: Forneça um algoritmo assimétrico da aceleração e da retardação para fazer o rápido corrido dispositivo e macio, e melhore a vida útil do dispositivo.

Ajuste de altura: O controlador de capacidade elevada da altura BCS100 é promovido a um sistema da continuação do tempo real do ônibus, que melhore mais a estabilidade e o desempenho da continuação.

Indústrias aplicáveis

Apropriado para máquinas de corte ultra-altas do laser da fibra do poder acima de 8000W. Amplamente utilizado em fábricas da chapa metálica, em linhas de produção automatizadas, e em grandes estações de processamento.

FSCUT 8000A
